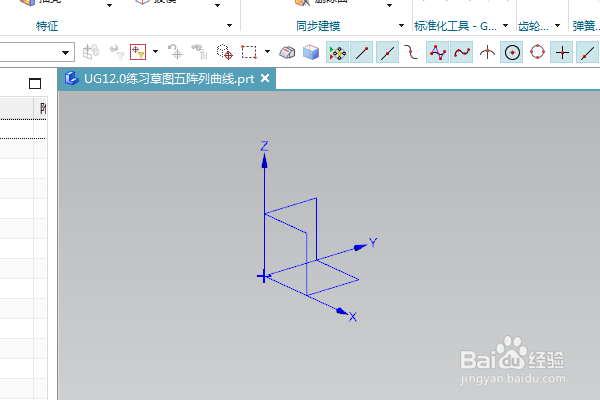

1、如下图所示，打开UG12.0软件，新建一空白的模型文件，另存为：UG12.0练习草图五阵列曲线

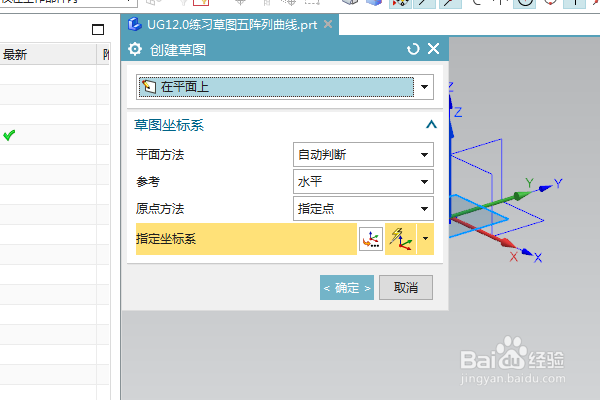

2、点击工具栏中的草图命令，默认XY平面，直接点击确定，进入草图。
3、输入o，回车，激活圆命令，在纵轴的左边画一个圆，输入c，回车，激活几何约束命令，约束圆心点在横轴上，双击修改尺寸：直径ø30，圆心距离纵轴50。

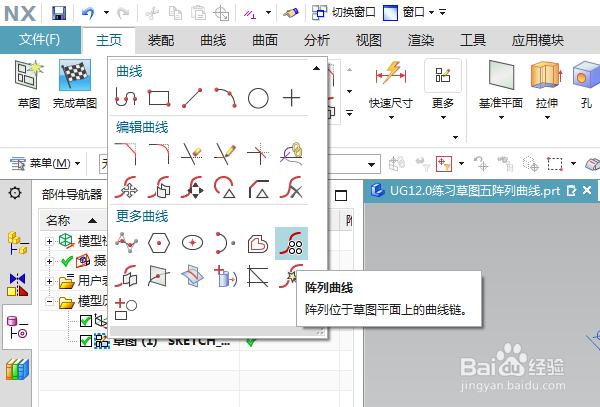

4、点击工具栏中的“阵列曲线”，激活该命令。

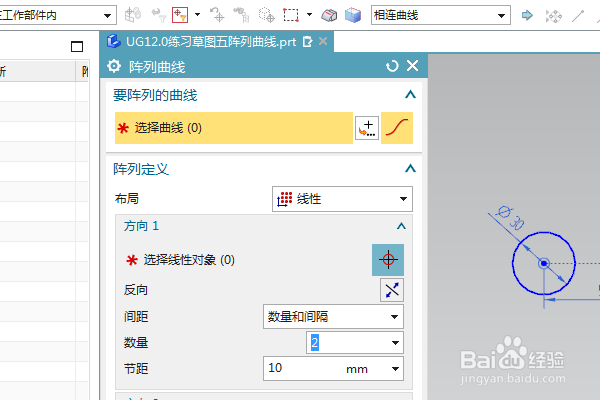

5、如下所示，弹出“阵列曲线”对话框，

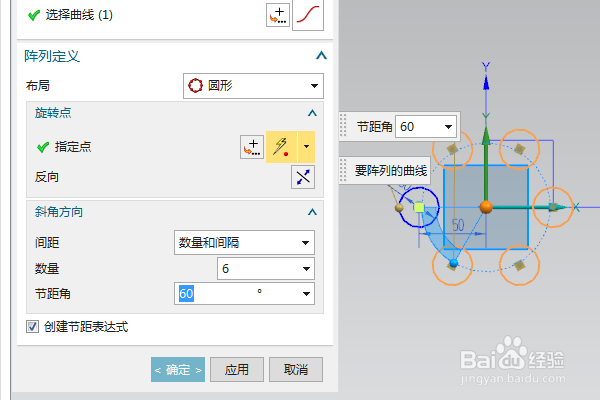

6、要阵列的曲线选择圆，布局选择“圆形”，指定点：坐标原点，设置数量为6，节距角60，点击确定。

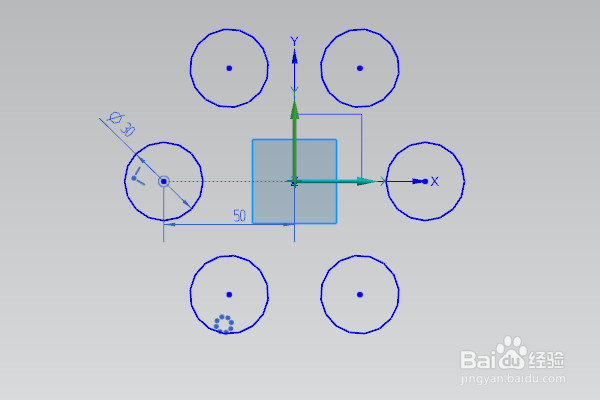

7、如下所示，这个圆形阵列就完成了，本次练习结束。
